HM-TP9XY-ABCDEF(480,高温) 旗舰型DV式手持测温热像仪

HIKMICRO · 旗舰型 DV

HM-TP9XY-ABCDEF(480,高温) 旗舰型 DV 式手持测温热像仪

旗舰热成像 | 灵活观测 | 专业巡检

测温范围-40~2200 °C

最佳精度±1 °C / ±1%

红外分辨率480 × 360

帧频50 Hz

旗舰型 DV 热成像

自由调整观察姿态，复杂现场也能从容巡检

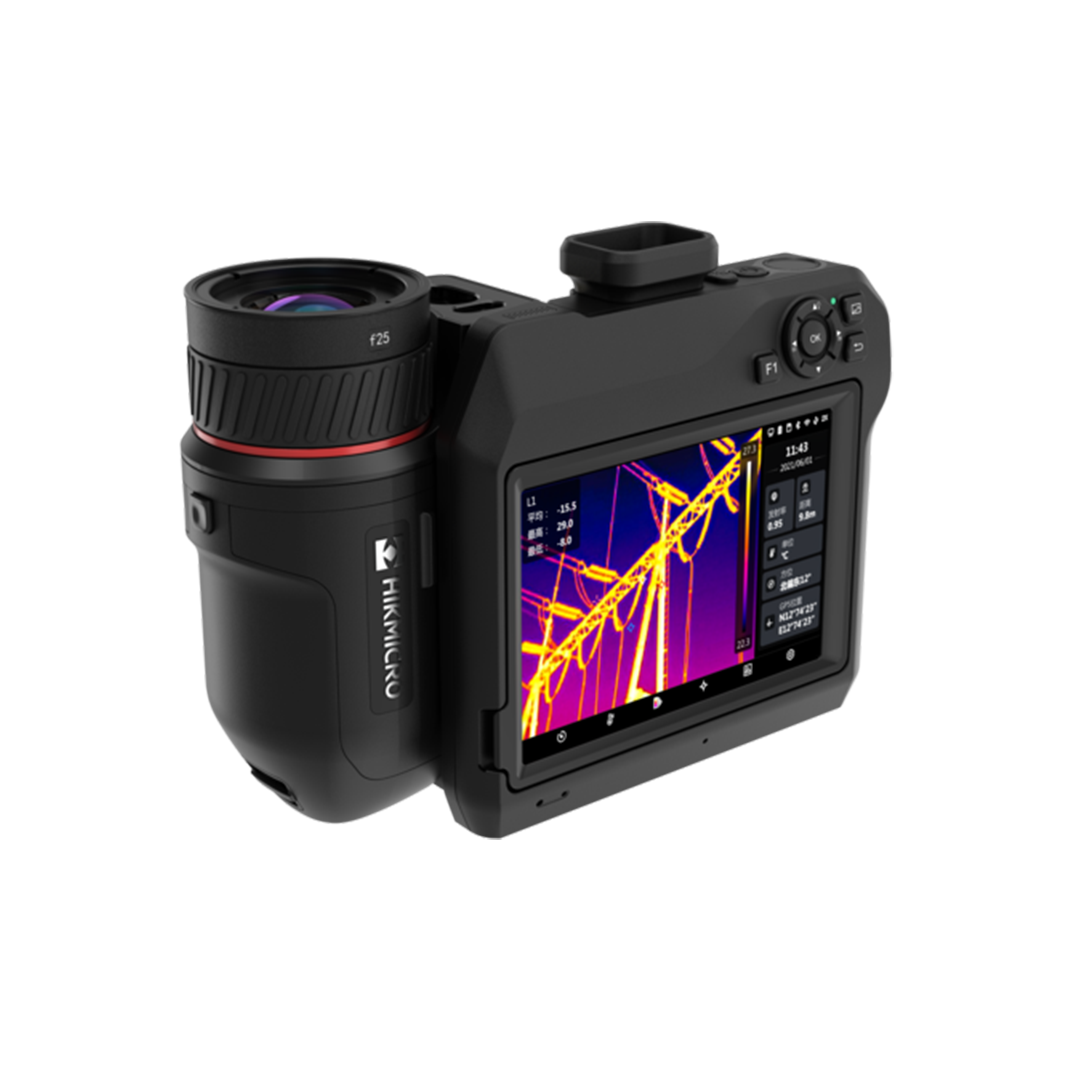

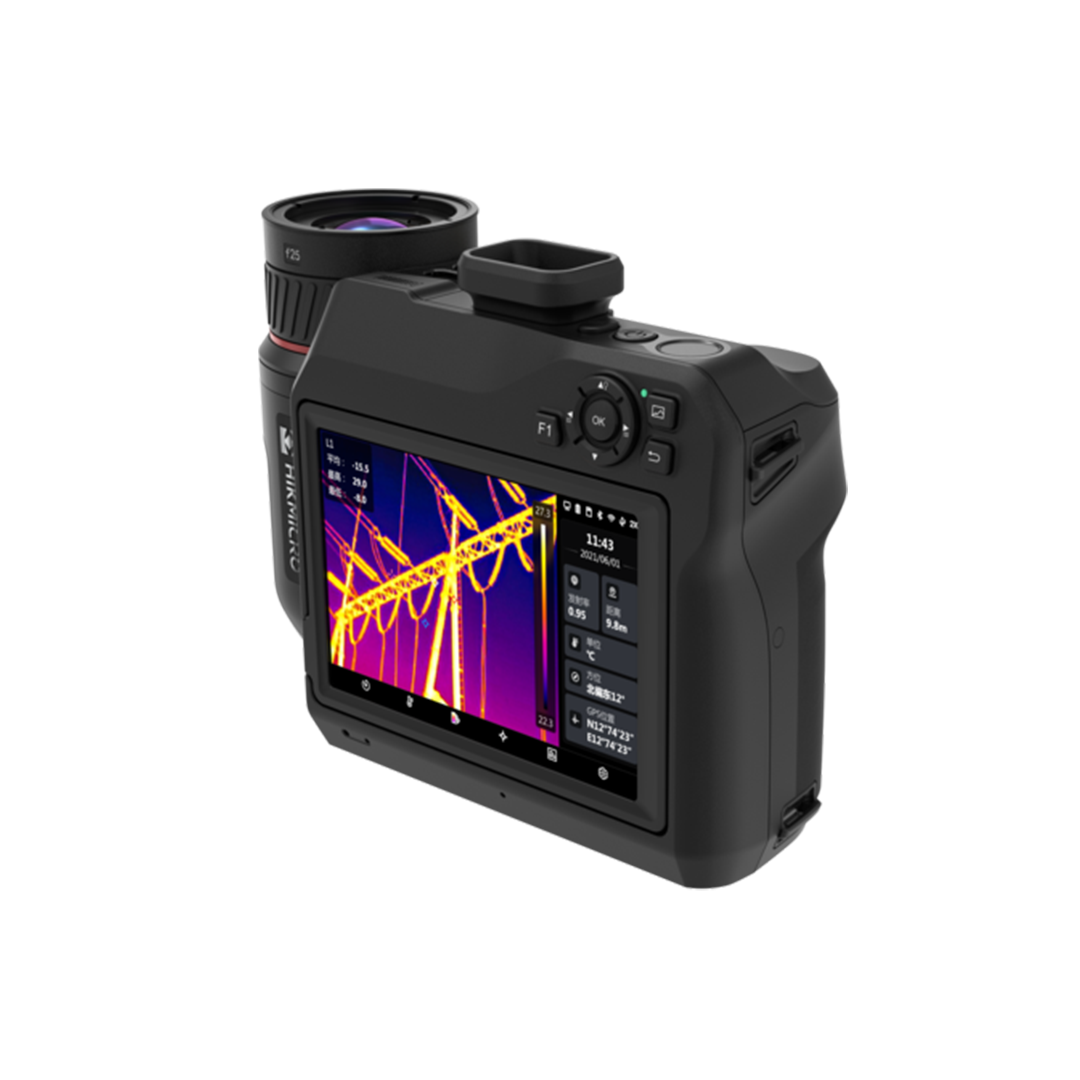

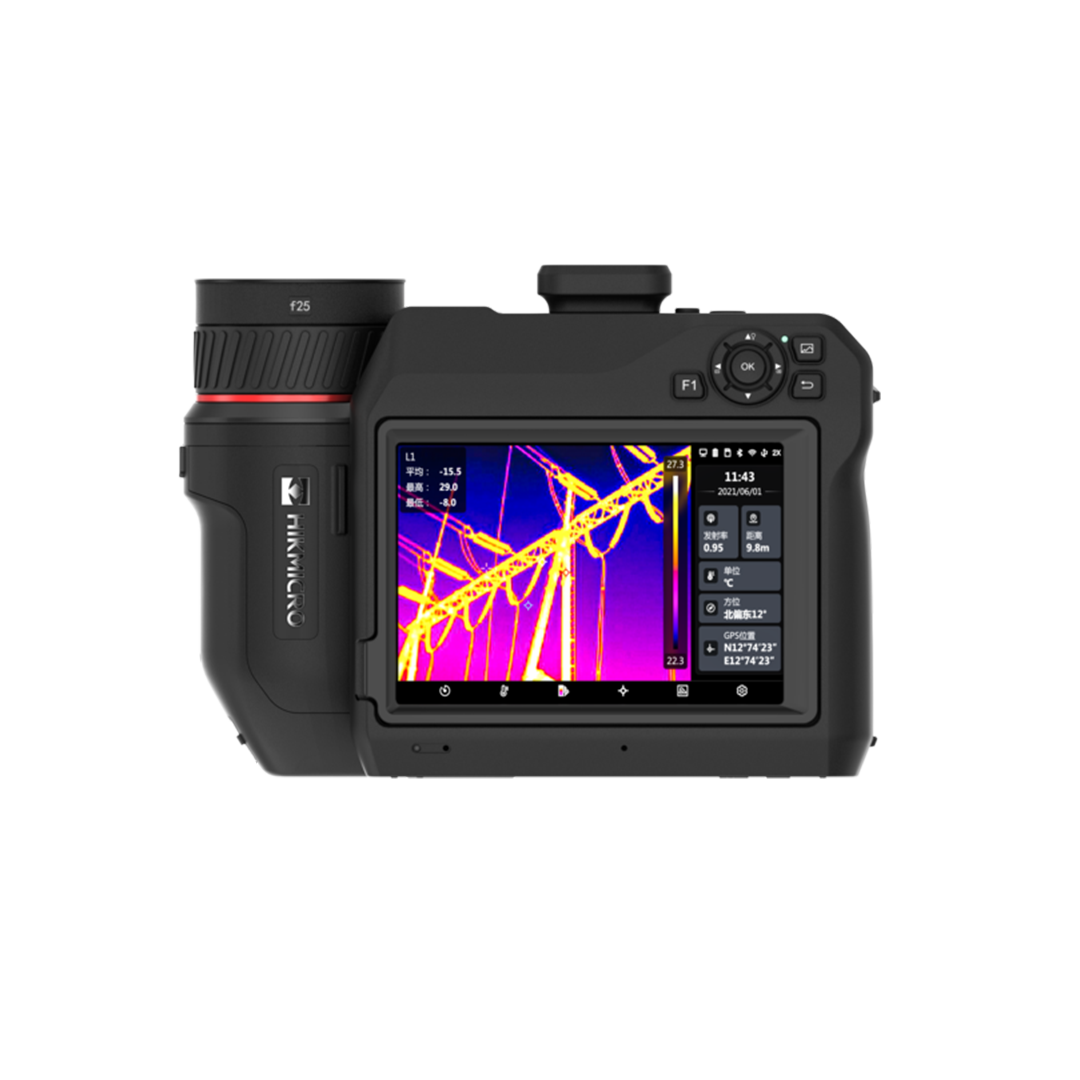

TP94H是微影旗舰型DV手持测温产品，搭载480×360红外探测器，支持ISR图像超分变率技术，可提供更清晰的红外图像和更高的测温精度。能够180°旋转的镜头和90°旋转的屏幕可以让使用者自由选择观测方式。800万像素的可见光相机模块及高精度专业激光测距仪等强大配置，辅以语音命令识别命名、高清取景器、智能测算目标区域面积、分区域灵活设置发射率等专业功能，再搭配上强大专业的手机APP和电脑软件，为每一位工程师提供更专业的红外热成像服务。

旋转观测

镜头旋转 180°，显示器旋转 90°，适配高处、低处和狭窄空间。

旗舰成像

480 × 360 红外探测器、50 Hz 帧频与 ISR 超分辨率呈现更多现场细节。

专业分析

测温范围 -40~2200 °C，配合激光测距、智能识别和多种测温规则。

灵活观测

旋转镜头与屏幕，复杂姿态也能轻松观察

DV 结构让镜头方向与观察角度相互独立，减少高低位巡检时的身体负担，并保持稳定取景。

01镜头旋转：180°

02显示器旋转：90°

03聚焦模式：连续自动、自动、激光辅助、触控聚焦、手动

核心性能

旗舰热像核心

面向细节识别与连续观察优化，帮助巡检人员更快发现温差和异常区域。

清晰观察

设备轮廓与热分布更易辨识，适合日常巡检和重点复核。

红外分辨率480 × 360

视场角18.7° H × 14° V

帧频50 Hz

检测与判断

测量、定位与现场判断

测温、标注与现场判断形成连贯流程，异常区域能够快速定位并复核。

高效判断

多目标对比、报警与分析工具帮助减少现场遗漏。

测温范围-40~2200 °C

最佳精度±1 °C / ±1%

测温规则10点 · 5框 · 5圆 · 1线

记录与耐用

为持续巡检而设计

机身设计、数据记录与连接能力面向长时间工业现场作业。

连续巡检

旋转镜头配合可更换电池，让高低位设备检查与长时间记录更从容。

重量1490 g

续航/功耗4 h

现场工作流

测温、存储与结果传输集中完成，便于巡检后快速复核与归档。

产品视频

观看 HM-TP9XY-ABCDEF(480,高温) 整机细节呈现

通过视频进一步了解 HM-TP9XY-ABCDEF(480,高温) 的产品外观、基本操作方式和典型现场应用。

HM-TP9XY-ABCDEF(480,高温) / PRODUCT VIDEO

HM-TP9XY-ABCDEF(480,高温) 旗舰型 DV 式手持测温热像仪产品操作 · 现场检测 · 典型应用

应用场景

面向复杂工业现场的专业热成像

覆盖电力、制造、科研、高温工艺及设备维护等多种现场。

电力与能源

变电设备与配电柜
输配电线路
能源设施巡检

工业制造

机械设备状态检查
压铸与高温工艺
预测性维护

科研与建筑

高教科研
建筑诊断
保险勘测与轨道交通

基本参数

型号: HM-TP94H-25SQF/W

热成像

响应波段: 7.5~14 μm
NETD（噪声等效温差）: < 0.03 °C (30 mK) @ 25 °C (77 °F) ，F# = 1.0
视场角: 18.7° H × 14° V
帧频: 50 Hz
像元尺寸: 17 μm
空间分辨率(IFOV): 0.68 mrad
探测器类型: 氧化钒非制冷型探测器
红外探测器分辨率: 480 × 360 (172,800像素)
红外图像分辨率: 480 × 360 (172,800像素)
超分辨率: 960 × 720 (691,200像素)
热成像镜头焦距: 25.0 mm
聚焦模式: 连续自动、自动、激光辅助、触控聚焦、手动
聚焦速度: 约1 s
最小聚焦距离: 0.2 m
镜头可更换: 倍镜（0.5X：37.3°(H) x 27.8°(V)，1X：18.7°(H) x 14°(V)，2X：9°(H) x 6.8°(V) ，3X：6°(H) x 4.5°(V) ）微距镜头（20μm，50μm）
镜头识别: 自动
光圈数: F1.0

可见光

视场角: 65° H × 51° V
视频分辨率: 960 × 720
可见光: 3264 × 2448 (8 MP)
聚焦模式: 定焦
图像分辨率: 可配置：2 MP, 5 MP, 8 MP

图像显示

显示器: 5″ 电容触摸屏，分辨率1280*720
图像模式: 热成像、可见光、融合、画中画、Blending
屏幕亮度: 手动、自动调节
镜头旋转: 180°
显示器旋转: 90°
取景器: 内置，1024 × 768像素
数字变倍: 1.x~12.x 连续
伪彩模式: 白热、黑热、彩虹、铁红、红热、融合、雨、蓝红，支持高温聚焦等两段式伪彩和颜色凸显功能、低温潮湿检测
画中画: 画中画大小可调整，位置可移动
融合: 热成像图像中叠加可见光细节
AGC: 自动、手动、一键AGC

系统功能

激光指示: 支持
激光测距: 室内距离：50 m 室外距离：15 m
照明: 支持，白光灯
Wi-Fi: 802.11 b/g/n (2.4 GHz 和 5 GHz)
蓝牙: 支持，蓝牙4.2
USB: 支持，USB Type-C接口
HDMI: 支持，HDMI-D接口
激光等级: Class II，波长：635 nm；功率< 1 mW
定位: 支持，所有图片支持叠加GPS，BDS，GLONASS或GALILEO位置数据
电子罗盘: 支持电子罗盘方位指示
台账: 支持，搭配Inspector客户端使用
4G: 支持，Micro SIM卡
测距精度: 0.1 m

系统参数

重量: 1490 g（不带镜头，含电池）
尺寸: 204.7 mm × 153.6 mm × 87.8 mm (8.06” × 6.05” × 3.46”)
工作温度: -20 °C~50 °C
储存温度: -20 °C~60 °C
相对湿度: ≤95 %
三脚架安装: UNC ¼”-20
电磁兼容性(EMC): GB/T17799.2，GB 17799.3-2012
冲击/振动: 25g（GB/T 2423.5-2019/IEC 60068-2-27:2008）/2g（GB/T 2423.10-2008/IEC 60068-2-6:1995）

测温和分析

测温范围: -40 °C~150 °C0 °C ~650 °C300 °C~2200 °C微距：-20 °C~150 °C
测温精度: -40 °C~0 °C：±2 °C或±2% （取最大值）一档0~150 °C：±1 °C或±1% （取最大值） 150 °C~2200 °C：±2 °C或±2% （取最大值）
测温点: 中心点，最高温点，最低温点
测温规则: 支持10个点、5个框、5个圆、1条线测温
高温报警: 声音报警、灯光报警，报警温度可设置
发射率校正: 手动设置，设置范围为0.01~1.0，或者从物质发射率表中选择
反射温度补偿: 支持
大气校正: 支持
外部光学透过率校正: 支持
全屏发射率校正: 支持
自动温差计算: 支持
本机分析: 支持
安全性: IEC61010
分区发射率校正: 支持
发射率表: 支持
PCB智能识别: 支持
电气端子智能识别: 支持
