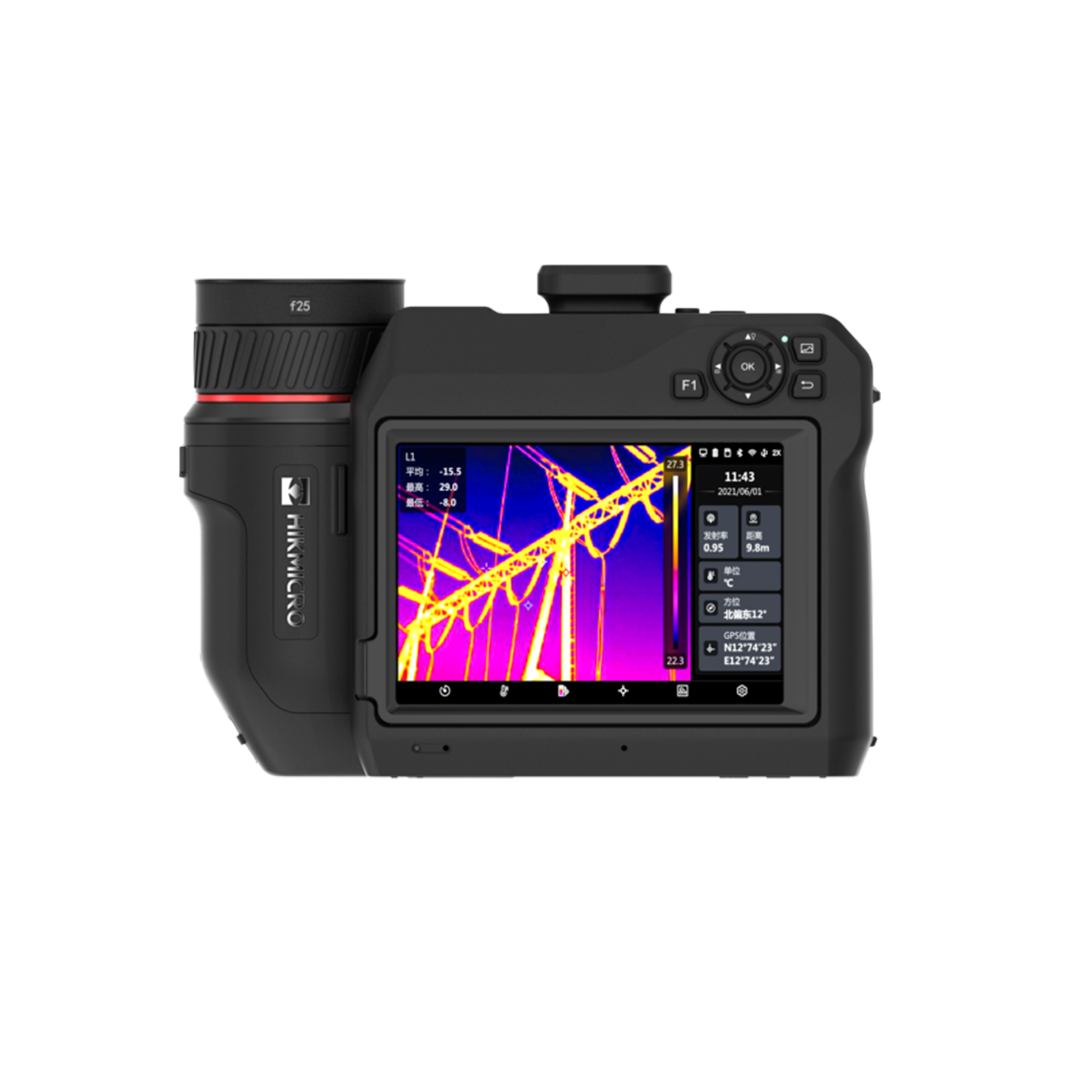

HM-TP9XY-ABCDEF(1280,高温) 旗舰型DV式手持测温热像仪
HIKMICRO · 旗舰型 DV
HM-TP9XY-ABCDEF(1280,高温) 旗舰型 DV 式手持测温热像仪
旗舰热成像 | 灵活观测 | 专业巡检
自由调整观察姿态，复杂现场也能从容巡检
TP9C系列是微影旗舰型DV手持测温产品，搭载1280×1024百万像素红外探测器，支持ISR图像超分变率技术，可提供更清晰的红外图像和更高的测温精度。能够180°旋转的镜头和90°旋转的屏幕可以让使用者自由选择观测方式。1300万像素的可见光相机模块及高精度专业激光测距仪等强大配置，辅以语音命令识别命名、超高清取景器、智能测算目标区域面积、分区域灵活设置发射率等专业功能，再搭配上强大专业的手机APP和电脑软件，为每一位工程师提供更专业的红外热成像服务。
旋转观测
镜头旋转 180°，显示器旋转 90°，适配高处、低处和狭窄空间。
旗舰成像
1280 × 1024 红外探测器、30 Hz 帧频与 ISR 超分辨率呈现更多现场细节。
专业分析
测温范围 -40~2200 °C，配合激光测距、智能识别和多种测温规则。

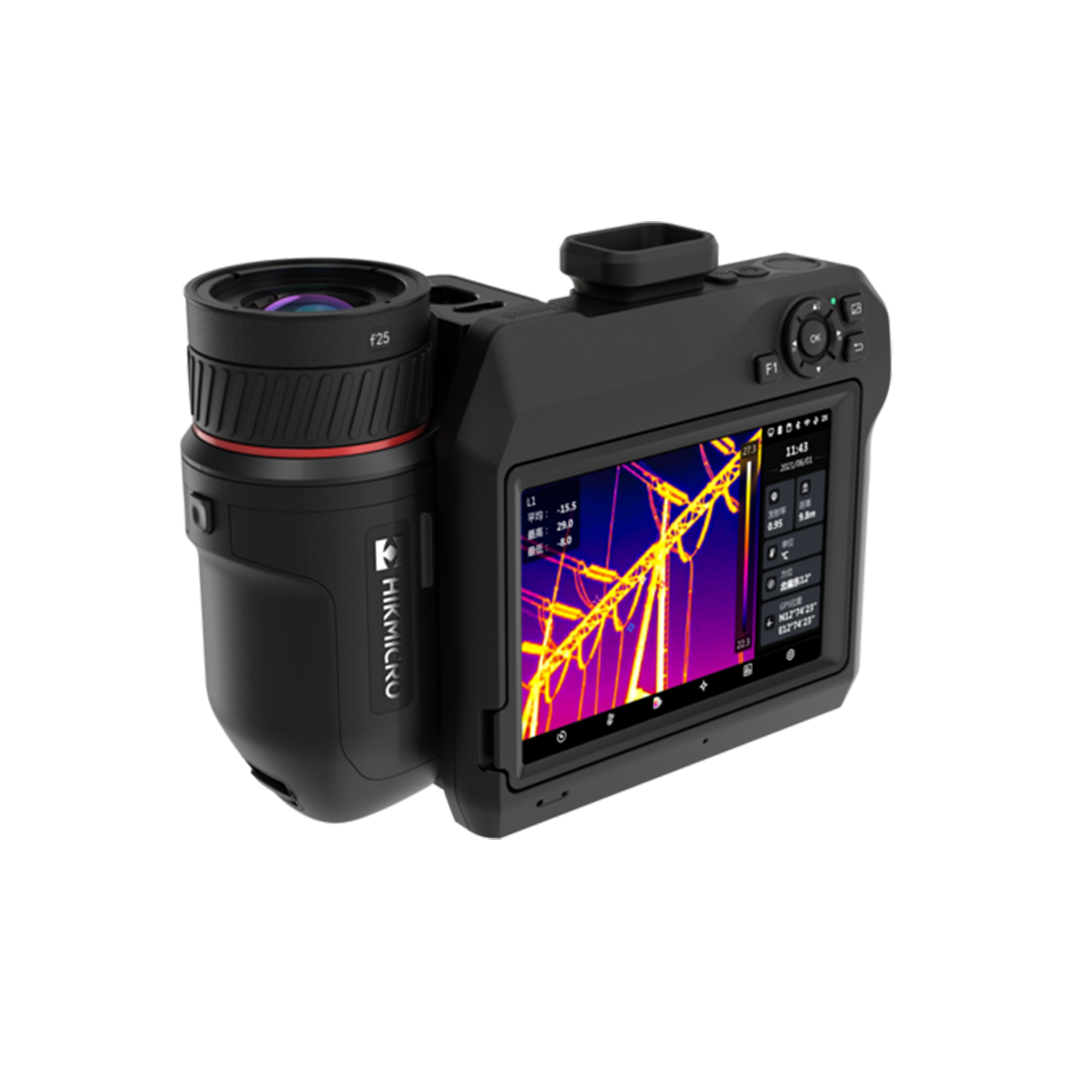

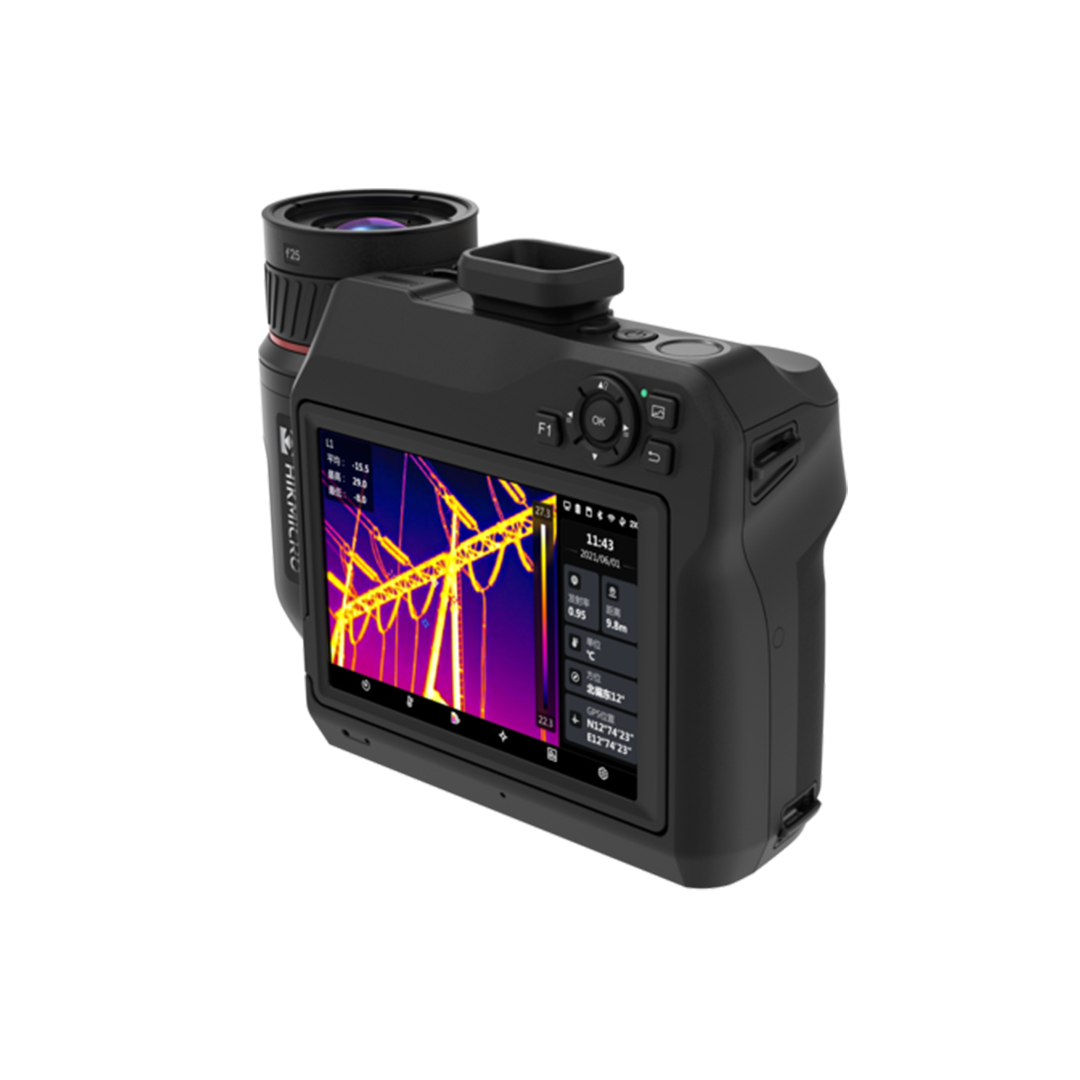

旋转镜头与屏幕，复杂姿态也能轻松观察
DV 结构让镜头方向与观察角度相互独立，减少高低位巡检时的身体负担，并保持稳定取景。
旗舰热像核心
面向细节识别与连续观察优化，帮助巡检人员更快发现温差和异常区域。
设备轮廓与热分布更易辨识，适合日常巡检和重点复核。
测量、定位与现场判断
测温、标注与现场判断形成连贯流程，异常区域能够快速定位并复核。
多目标对比、报警与分析工具帮助减少现场遗漏。
为持续巡检而设计
机身设计、数据记录与连接能力面向长时间工业现场作业。
旋转镜头配合可更换电池，让高低位设备检查与长时间记录更从容。
测温、存储与结果传输集中完成，便于巡检后快速复核与归档。
观看 HM-TP9XY-ABCDEF(1280,高温) 整机细节呈现
通过视频进一步了解 HM-TP9XY-ABCDEF(1280,高温) 的产品外观、基本操作方式和典型现场应用。
面向复杂工业现场的专业热成像
覆盖电力、制造、科研、高温工艺及设备维护等多种现场。
电力与能源
- 变电设备与配电柜
- 输配电线路
- 能源设施巡检
工业制造
- 机械设备状态检查
- 压铸与高温工艺
- 预测性维护
科研与建筑
- 高教科研
- 建筑诊断
- 保险勘测与轨道交通
基本参数
- 型号
- HM-TP9CH-35SWF/W
热成像
- 响应波段
- 7.5~14 μm
- NETD（噪声等效温差）
- ≤0.02 °C (20 mK) @ 25 °C (77 °F) ，F# = 1.0
- 视场角
- 25° H × 20° V
- 帧频
- MP4：30Hz
- 像元尺寸
- 12 μm
- 空间分辨率(IFOV)
- 0.34 mrad
- 探测器类型
- 氧化钒非制冷型探测器
- 红外探测器分辨率
- 1280 × 1024 (1,310,720像素)
- 红外图像分辨率
- 1280 × 1024 (1,310,720像素)
- 超分辨率
- 2560 × 2048 (5,242,880像素)
- 热成像镜头焦距
- 35.0 mm
- 聚焦模式
- 连续自动、自动、激光辅助、触控聚焦、手动
- 最小聚焦距离
- 0.3 m
- 镜头可更换
- 1X：25°(H) x 20°(V)0.5X：50°(H) x 40°(V)2X：12°(H) x 9.6°(V)3X：7.9°(H) x 6.3°(V)
- 镜头识别
- 自动
- 光圈数
- F1.1
可见光
- 视场角
- 77° H × 62° V
- 视频分辨率
- 1280 × 1024
- 可见光
- 4096 × 3036 (13 MP）
- 聚焦模式
- 连续自动、自动、触控聚焦
- 图像分辨率
- 可配置：5 MP, 8 MP, 13 MP
图像显示
- 显示器
- 5.1″ OLED触摸屏，分辨率1920*1080
- 图像模式
- 热成像、可见光、融合、画中画、Blending
- 屏幕亮度
- 手动、自动调节
- 镜头旋转
- 180°
- 显示器旋转
- 90°
- 取景器
- 内置，1024 × 768像素
- 数字变倍
- 1.x~12.x 连续
- 伪彩模式
- 白热、黑热、彩虹、铁红、红热、融合、雨 、蓝红
- 画中画
- 画中画大小可调整，位置可移动
- 融合
- 热成像图像中叠加可见光细节
- AGC
- 自动、手动、一键AGC
系统功能
- 激光指示
- 支持
- 激光测距
- 室内距离：50 m 室外距离：15 m
- 照明
- 支持，白光灯
- Wi-Fi
- 802.11 b/g/n (2.4 GHz 和 5 GHz)
- 蓝牙
- 支持，蓝牙4.2
- USB
- 支持，USB Type-C接口
- HDMI
- 支持，HDMI-D接口
- 激光等级
- Class II，波长：635 nm；功率< 1 mW
- 定位
- 支持，所有图片支持叠加GPS，BDS，GLONASS或GALILEO位置数据
- 电子罗盘
- 支持电子罗盘方位指示
- 台账
- 支持，可搭配Inspector客户端使用
- 4G
- 支持Micro SIM卡 ，可接入萤石云预览
- 测距精度
- 0.1 m
系统参数
- 重量
- 1550 g（不含镜头，含电池）
- 尺寸
- 220.5 × 151.9 × 88.1 mm (8.68 × 5.98 × 3.47 in)（不含镜头）
- 工作温度
- -20 °C~50 °C
- 储存温度
- -20 °C~60 °C
- 相对湿度
- ≤95 %
- 三脚架安装
- UNC ¼”-20
- 电磁兼容性(EMC)
- GB/T17799.2，GB 17799.3-2012EN 301 489-1, EN 301 489-17, EN IEC 61000-6-2, EN IEC 61000-6-3, EN 61326-1
- 冲击/振动
- 25g（GB/T 2423.5-2019/IEC 60068-2-27:2008）/2g（GB/T 2423.10-2008/IEC 60068-2-6:1995）
测温和分析
- 测温范围
- 一档：-40 °C~150 °C二档：0 °C ~650 °C超高温档：300 °C ~2200 °C
- 测温精度
- 一档：-40 °C~0 °C：±2 °C或±2% （取最大值） 0~150 °C：±1 °C或±1% （取最大值） 二档、超高温档：100 °C~2200 °C：±2 °C或±2% （取最大值）
- 测温点
- 中心点，最高温点，最低温点
- 测温规则
- 支持10个点、5个框、5个圆、1条线测温
- 高温报警
- 声音报警、灯光报警，报警温度可设置，支持报警抓图
- 发射率校正
- 手动设置，设置范围为0.01~1.0，或者从物质发射率表中选择
- 反射温度补偿
- 支持
- 大气校正
- 支持
- 本机分析
- 支持
- 安全性
- IEC61010
- 自动温差计算
- 支持
- 发射率表
- 支持
- 外部光学透过率校正
- 支持
- 分区发射率校正
- 支持
- 全屏发射率校正
- 支持
- PCB智能识别
- 支持
- 电气端子智能识别
- 支持
数据储存
- 储存
- 标配128 GB SD卡 ，最大支持1 TB
- 图像文件数量
- 约30,000张
- 语音注释
- 支持60秒语音注释
- 图像文件格式
- jpeg/thm.jpeg/dat
- 文字注释
- 支持255字符注释
- 视频储存容量
- 约130小时（MP4视频）
- 视频文件格式
- MP4/rv
- 全辐射红外视频流
- 支持，帧率25 Hz
客户端软件
- PC端软件
- HIKMICRO Analyzer、Studio、Inspector
- App
- 微影热视
电池信息
- 供电
- 5V DC/3A支持快充，最大20V DC/3.25A
- 续航时间
- 电池可连续运行4 h
- 充电时间
- 2.5 h @ 25 °C
- 电源输入
- 充电座支持100 V AC to 240 V AC, 50/60 Hz
- 充电座
- 支持充电座快充
- 电池
- 可拆卸充电锂电池，4800mAh
HM-TP9XY-ABCDEF(1280,高温) 订货信息
包装、配件及可选配置以实际交付和订货资料为准。
