HM-TJ3XY-ABCDEF(384) 手机热像仪
HIKMICRO · 手机模组 · 项目系列
HM-TJ3XY-ABCDEF(384) 手机热像仪
便携热成像 | 手机测温 | 移动分析
连接手机，随时获得专业热像与温度信息

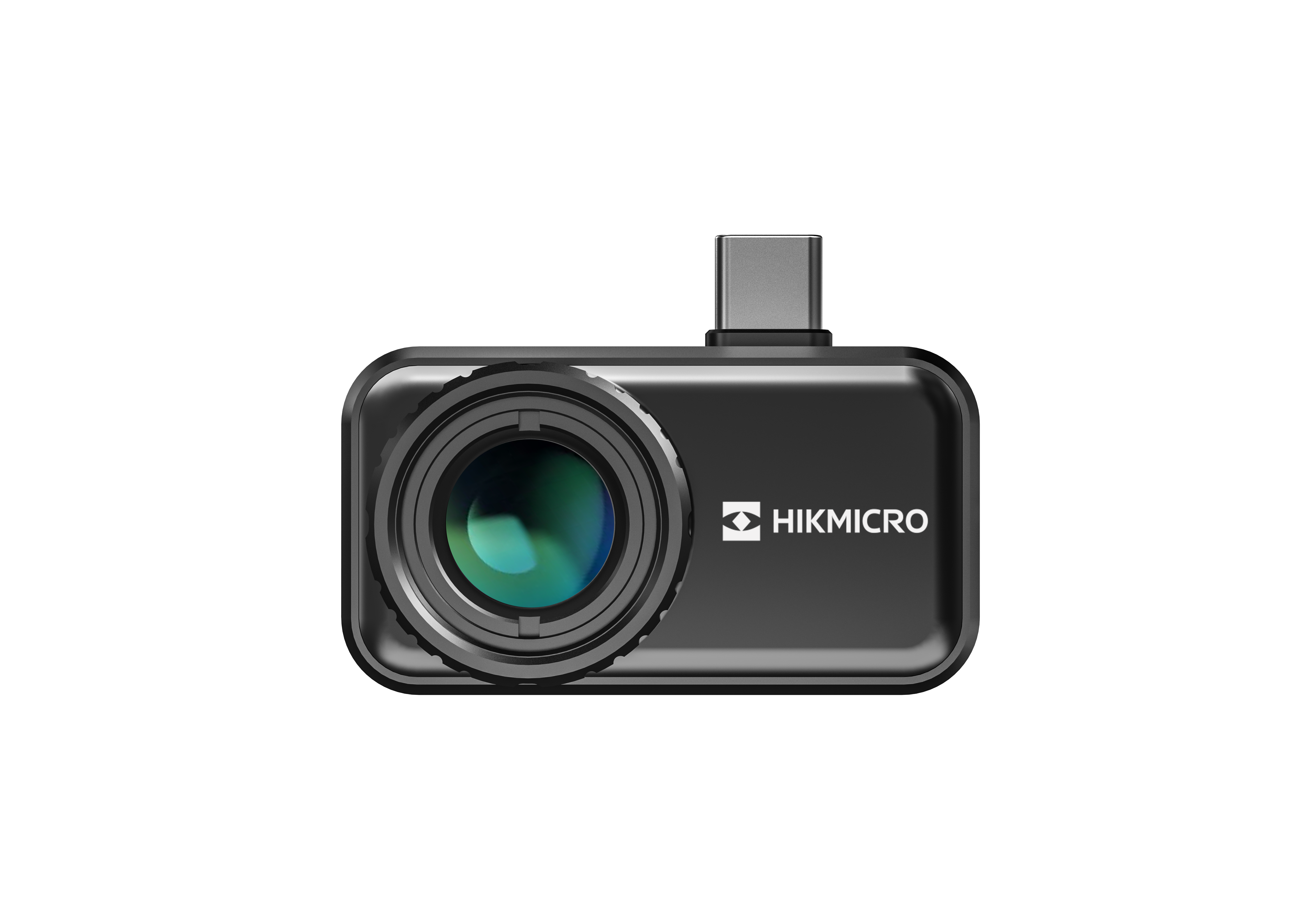

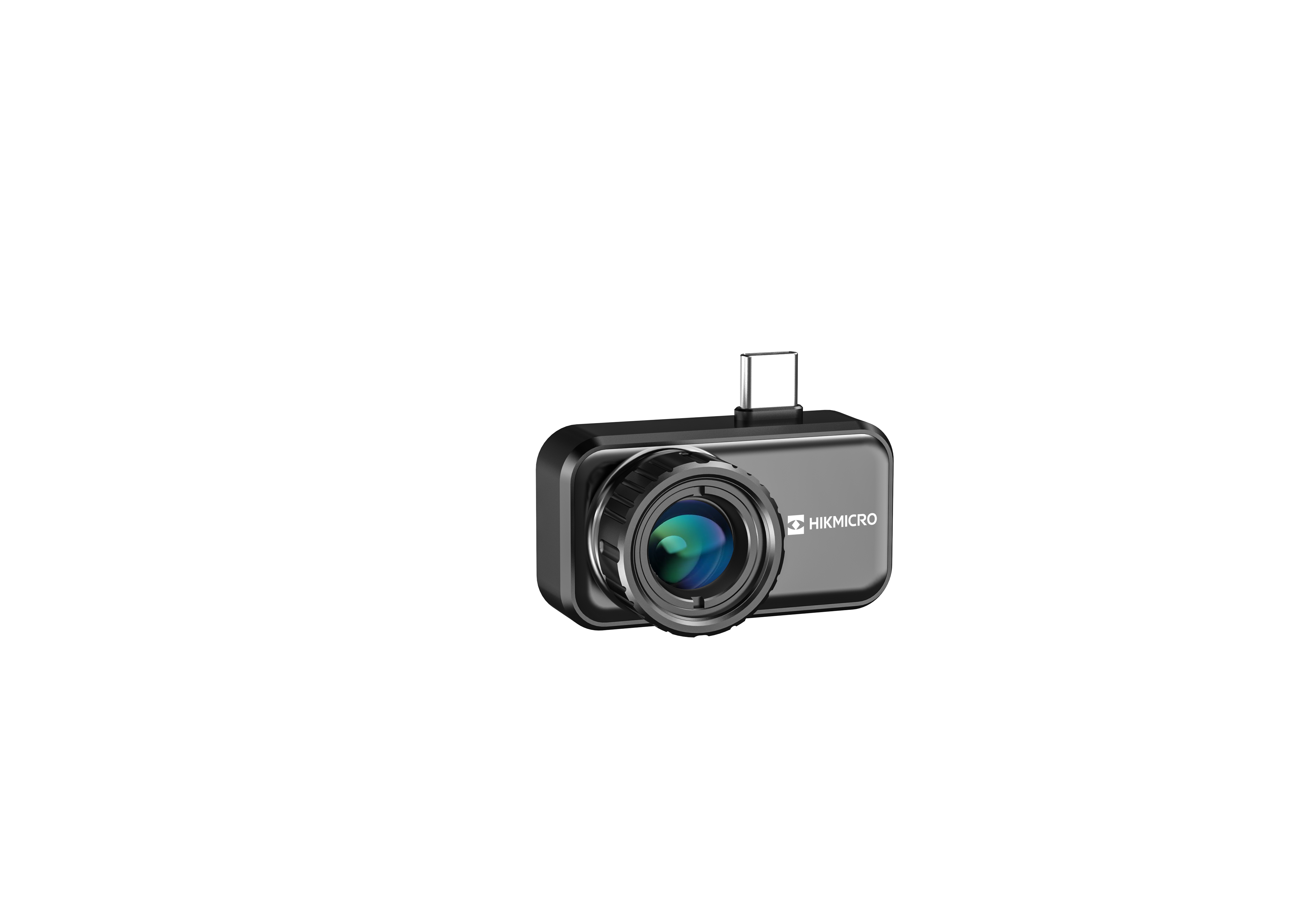

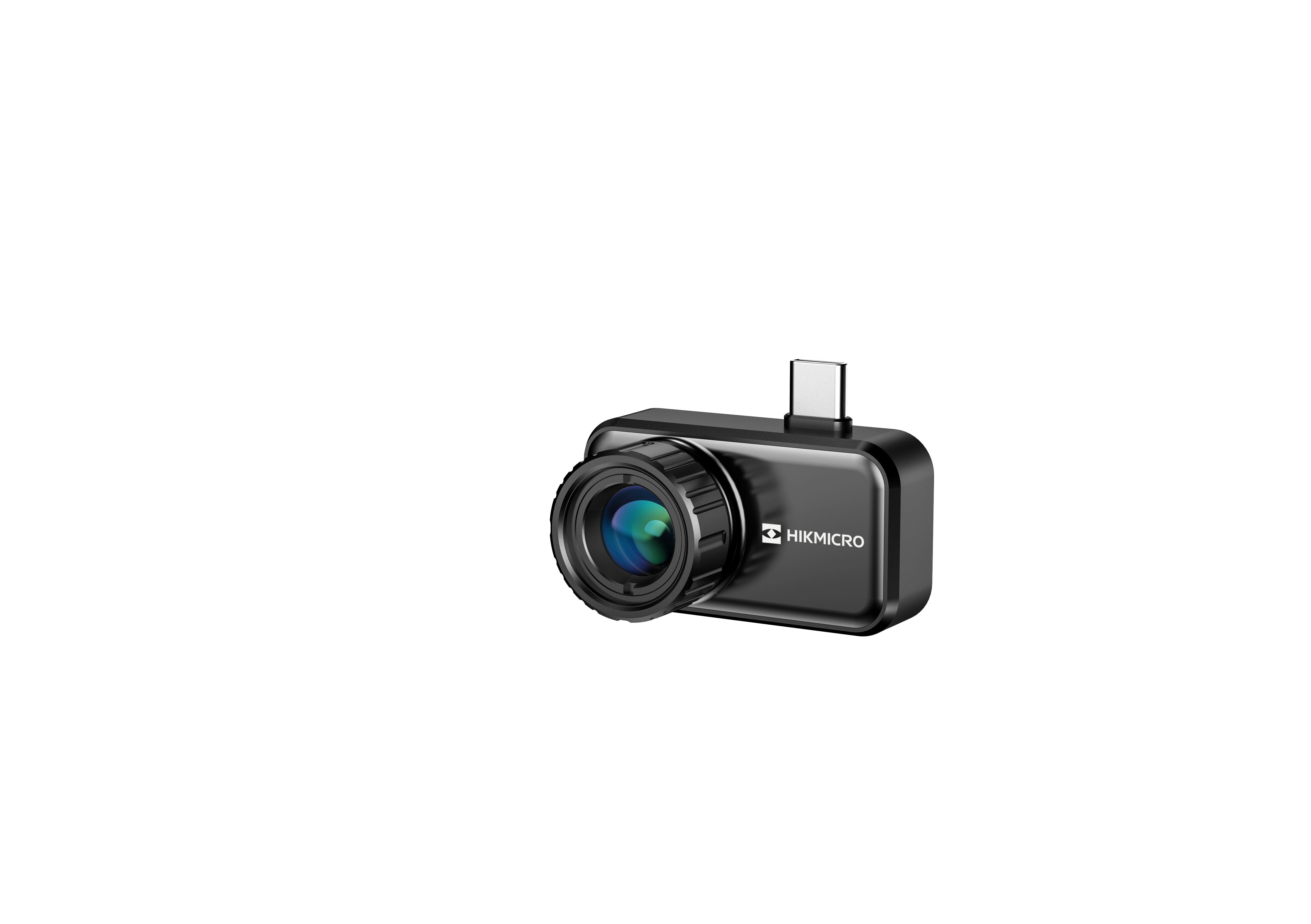

HM-TJ3XY-ABCDEF（384）是海康微影便携式手机模组测温产品，搭载384×288红外探测器，可提供更清晰的红外图像和更高的测温精度。能够配合手机旋转，调整插入方向，旋转镜头调焦，可以让使用者自由选择观测方式。搭配上强大专业的手机APP，可以调节点线框配置规则，拍照，录像，并导出报告等专业功能，为每一位工程师提供更专业的红外热成像服务。
轻巧便携
机身重量 45g，随身携带，适合日常巡检和快速排查。
即插即用
通过 TYPE-C 连接手机，利用移动端屏幕完成热像显示、拍照和分析。
可靠测温
384×288 红外分辨率，测温范围 -20~650 °C，精度 ±2 °C / ±2%。
手机屏幕同步呈现热像与温度
把红外热像能力装进口袋，通过移动端完成取景、测温规则配置、拍照、录像和报告输出。
便携红外核心
紧凑的红外核心将热成像能力带入移动终端，便于随时查看设备热状态。
适合快速排查、日常维护与临时测温任务。
移动端测温与分析
移动端完成测温、标注与记录，发现异常后可立即保存现场信息。
热像与分析结果可在同一工作流程中查看和整理。
为随身巡检而设计
轻量化机身与移动连接方式，让热成像更容易融入随身巡检。
配合手机快速查看热像，适合设备维护、随身排查与现场复核。
紧凑机身便于携带和快速连接，让临时检测更灵活。
观看 HM-TJ3XY-ABCDEF(384) 产品操作与现场应用
通过视频进一步了解 HM-TJ3XY-ABCDEF(384) 的产品外观、基本操作方式和典型现场应用。
随身携带的移动热成像工具
适合快速巡检、故障排查、建筑诊断与教学实验。
电气巡检
- 配电柜与接线端子
- 线缆与负载检查
- 热点快速排查
设备维护
- 机械设备与轴承
- 暖通与管路
- 日常预防性维护
建筑与科研
- 保温与渗漏检查
- 高教实验
- 移动报告与现场记录
基本参数
- 型号
- HM-TJ3XY-ABCDEF（384）
热成像
- 传感器类型
- 非制冷氧化钒微幅射热计
- 探测器分辨率
- 384×288
- 响应波段
- 7.5~14 μm
- NETD（噪声等效温差）
- ≤35mK（@25°C,F#1.0）
- 热成像镜头焦距
- 10mm
- 最小成像距离
- 0.3m
- 视场角
- 26°×19°
- 帧频
- 25/50Hz可调
- 像元尺寸
- 12μm
- F值
- F1.0
- 测温单位
- 摄氏度、华氏度、开尔文
- 测温范围
- -20°C~650°C
- 精度
- ± 2°C或± 2%
- 空间分辨率(IFOV)
- 1.2 mrad
- 最小聚焦距离
- 0.3m
- APP报告输出
- 支持
系统功能
- 电源接口
- TYPE-C
- 调焦方式
- 手动调焦
系统参数
- 功率
- 550mW
- 工作温度和湿度
- -10°C to 50°C
- 存储温度和湿度
- -20°C to 60°C
- 防护等级
- IP40
- 重量
- 45g
- 尺寸
- 47.6 × 26 × 26.59 mm
客户端软件
- App
- 微影热视
HM-TJ3XY-ABCDEF(384) 订货信息
包装、配件及可选配置以实际交付和订货资料为准。
