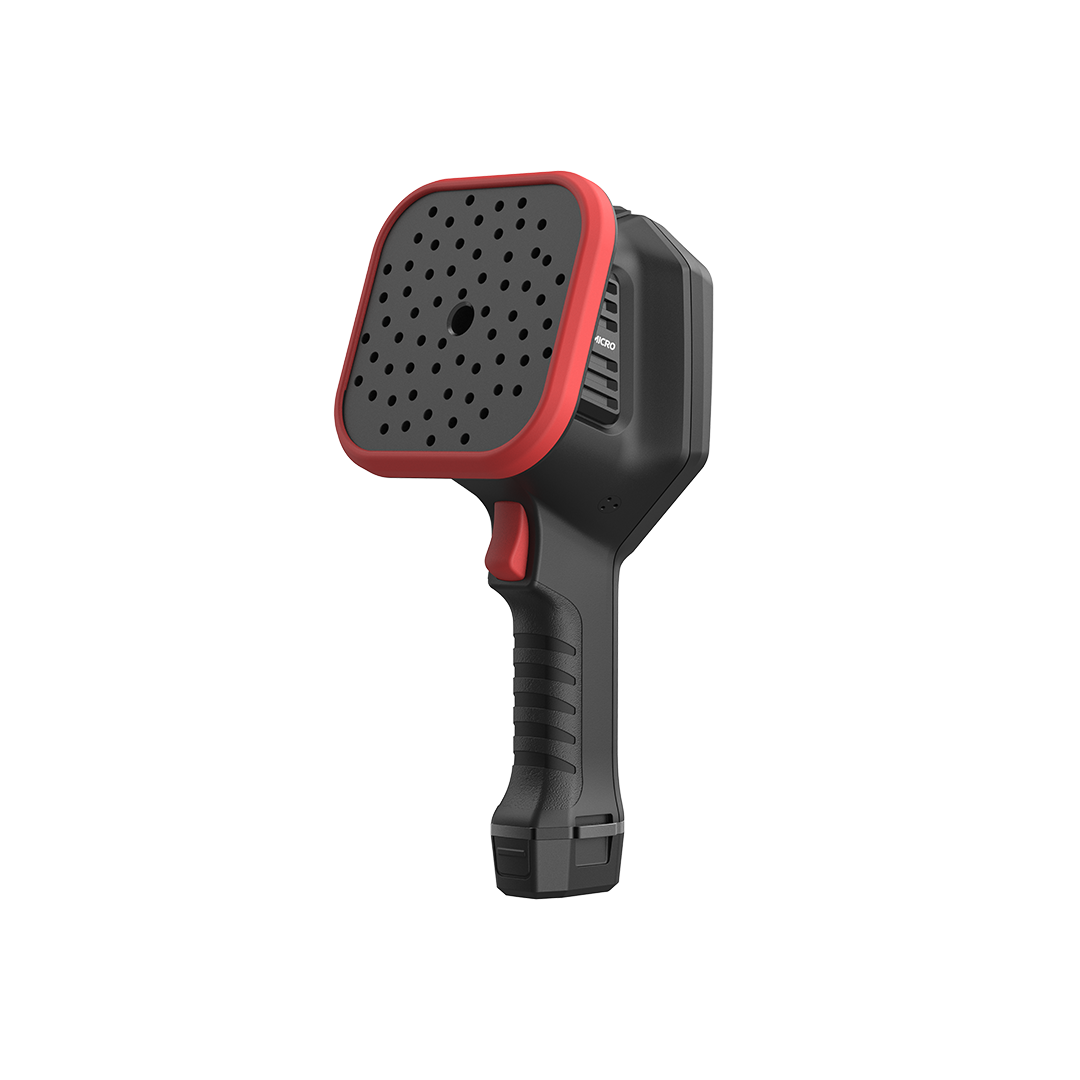

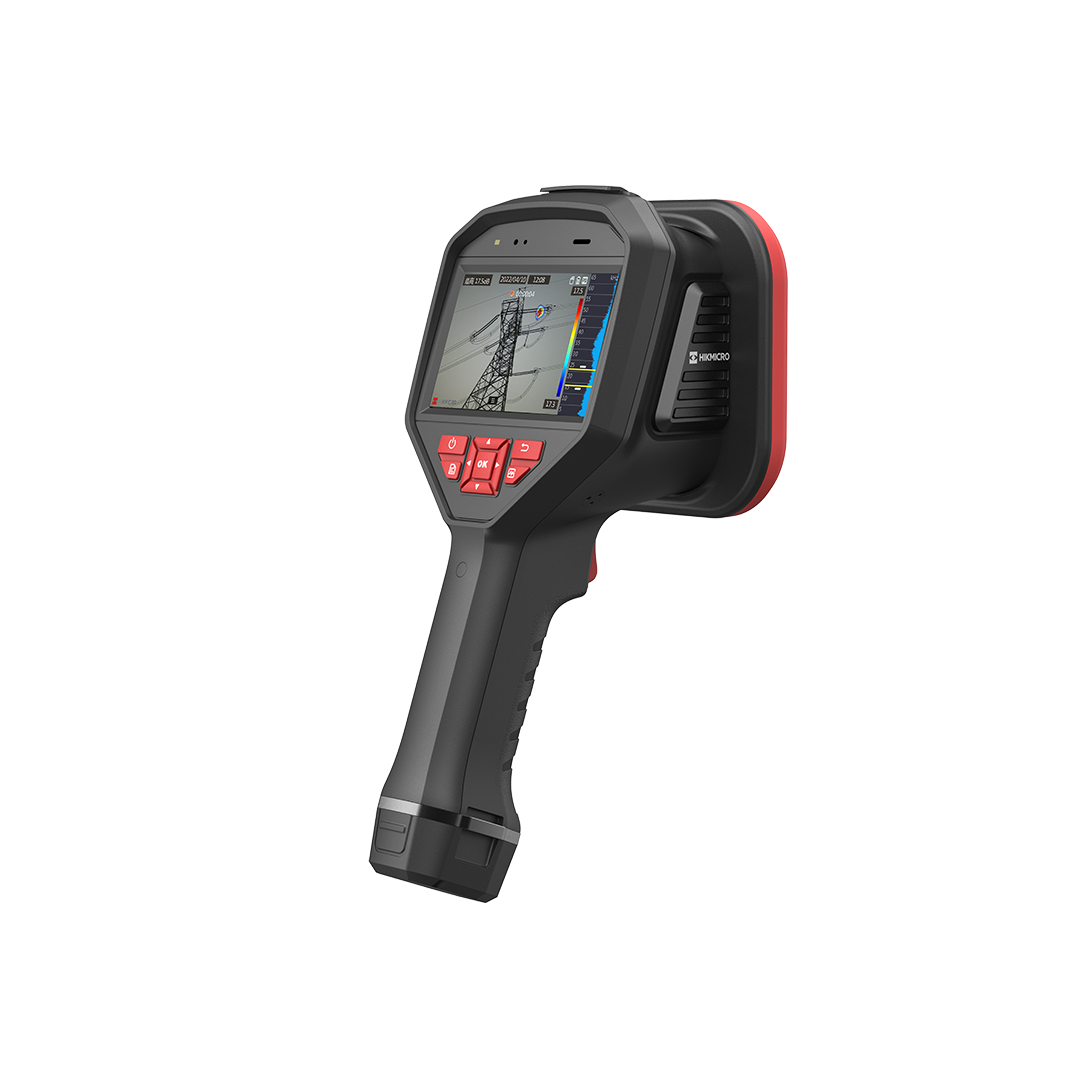

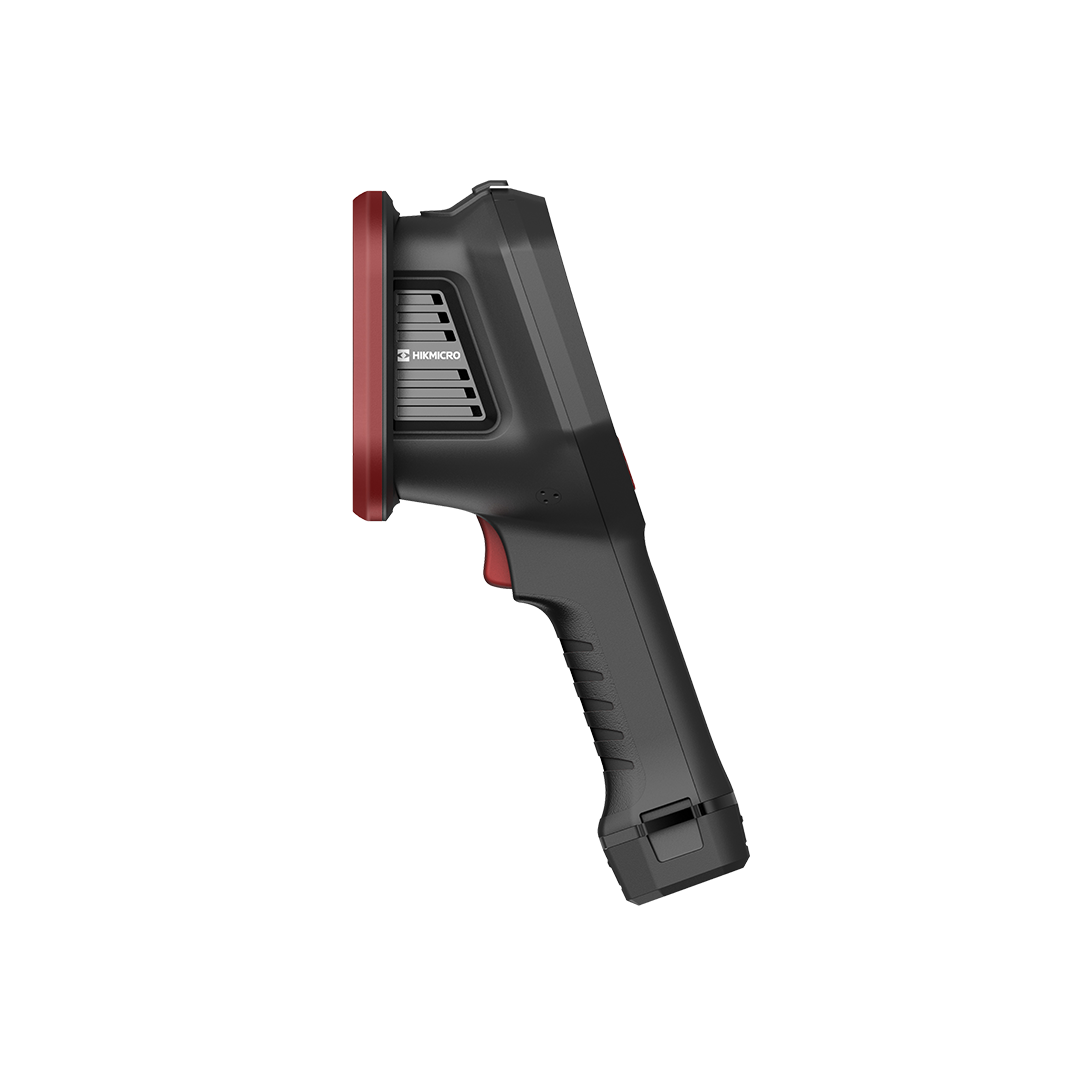

HM-AP5XY-ABCDEF 声波成像仪
HIKMICRO · 声波成像仪
HM-AP5XY-ABCDEF 声波成像仪
泄漏检测 | 局部放电 | 声源定位
把不可见声源变成可定位、可记录的图像
AP56是一款手持式的工业声波成像仪，广泛应用于电力局放，带压或真空条件下的气体泄漏检测、气密性检测、设备异响定位等多种场景。仪器利用麦克风阵列波束形成技术获取声源分布数据，并配合高清摄像头实时采集视频画面，通过将声源分布数据同视频图像进行声像融合，把变化的声源动态的呈现在显示屏上。 可以帮助现场巡检人员快速定位故障，提供处置依据。
声源成像
64 MIC 配合声像融合，将声源分布实时叠加到可见光画面。
远距离检测
覆盖 0kHz~96kHz 频率带宽与 0.3~150 m 检测距离。
多场景判断
支持气体泄漏、局部放电和机械故障等检测模式，并记录图片与视频。
从听见异常，到看见声源位置
麦克风阵列采集声源分布，可见光相机同步呈现场景，通过声像融合帮助巡检人员快速锁定故障区域。
覆盖关键声学频段
通过声学成像把难以察觉的声音转化为直观画面，便于快速搜索异常声源。
兼顾区域搜索与目标确认，提升复杂环境中的排查效率。
泄漏与局放快速判断
泄漏与局放信息集中呈现，帮助现场人员判断异常类型并安排后续处置。
图像化结果便于复核、比较和现场沟通。
适合工业现场持续巡检
记录、注释与连接能力面向工业现场连续巡检和后续分析。
检查结果可及时保存和整理，便于形成可追溯的巡检资料。
观看 HM-AP5XY-ABCDEF 产品操作与现场应用
通过视频进一步了解 HM-AP5XY-ABCDEF 的产品外观、基本操作方式和典型现场应用。
用声学图像更快定位异常
适用于带压气体、真空系统、电气设备和旋转机械的非接触检测。
气体泄漏
- 压缩空气系统
- 真空与气密性检测
- 泄漏量与损失评估
局部放电
- 变电站与开关柜
- 绝缘异常筛查
- PRPD 辅助判断
机械故障
- 轴承与旋转设备
- 异常声源定位
- 轨道交通与制造业
基本参数
- 型号
- HM-AP56-W/W
声学参数
- 麦克风
- 64个数字硅MIC阵列
- 频率带宽
- 0kHz~96kHz
- 距离
- 0.3~150米
- 声像伪彩模式
- 白黑、黑白、彩虹、铁红、红黑、融合、雨、蓝红
- 声强显示
- 最高点
- 声学检测模式
- 气体泄漏检测模式、局放检测模式
- 声像帧率
- 25
- 最小泄漏量
- 0.5m，0.6MPa下最小可检测0.13ml/s的泄漏1m，0.5MPa下最小可检测0.21ml/s的泄漏
- 声强范围
- 下限：<-15 dB上限：>120 dB
- PRPD图谱
- 支持
- MIC采样率
- 192KHz
- 规则框
- 支持1个中心矩形规则框
- 气体泄漏等级显示
- 支持
- 气体泄漏损失显示
- 支持
- 气体泄漏量显示
- 支持
- 局放类型检测
- 支持
可见光
- 可见光镜头焦距
- 6.4 mm
- 视场角
- 50.2°（H）× 35.4°（V）
- 最大图像尺寸
- 2688 × 1944
- 图片分辨率
- 800 × 480
- 视频分辨率
- 800 × 480
- 聚焦模式
- 定焦
图像显示
- 显示器
- 4.3'' LCD电容触摸屏 800 × 480
- 图像模式
- 白黑、黑白、彩虹、铁红、红黑、融合、雨、蓝红等8种伪彩模式
系统功能
- 蓝牙
- 支持,蓝牙4.1
- USB
- type-C
- HDMI
- 支持
- 拍照
- 支持
- 录像
- 支持
- 文本注释
- 支持
- 界面语言
- 中文
- Wi-Fi
- 支持
- 视频格式
- .mp4
- 存储
- 64 GB
- 图片格式
- .jpeg
- 硬件接口
- TYPE-C
- 电池类型
- 锂离子电池
- 电池工作时间
- 3.5小时，可现场更换，可充电
系统参数
- 冲击/振动
- 15g(GB/T 2423.5-2019)
- 电磁兼容性(EMC)
- ClassA
- 工作温度和湿度
- -20 °C~50 °C，≤95%
- 防护等级
- IP54
- 防摔等级
- 1.2 m
- 重量
- 940 g
- 尺寸
- 292.2mm×127mm×110.7mm
数据储存
- 语音注释
- 支持（60 s）
HM-AP5XY-ABCDEF 订货信息
包装、配件及可选配置以实际交付和订货资料为准。
