HM-TJ5XY-ABCDEF(256) 手机热像仪
HIKMICRO · 手机模组 · 项目系列

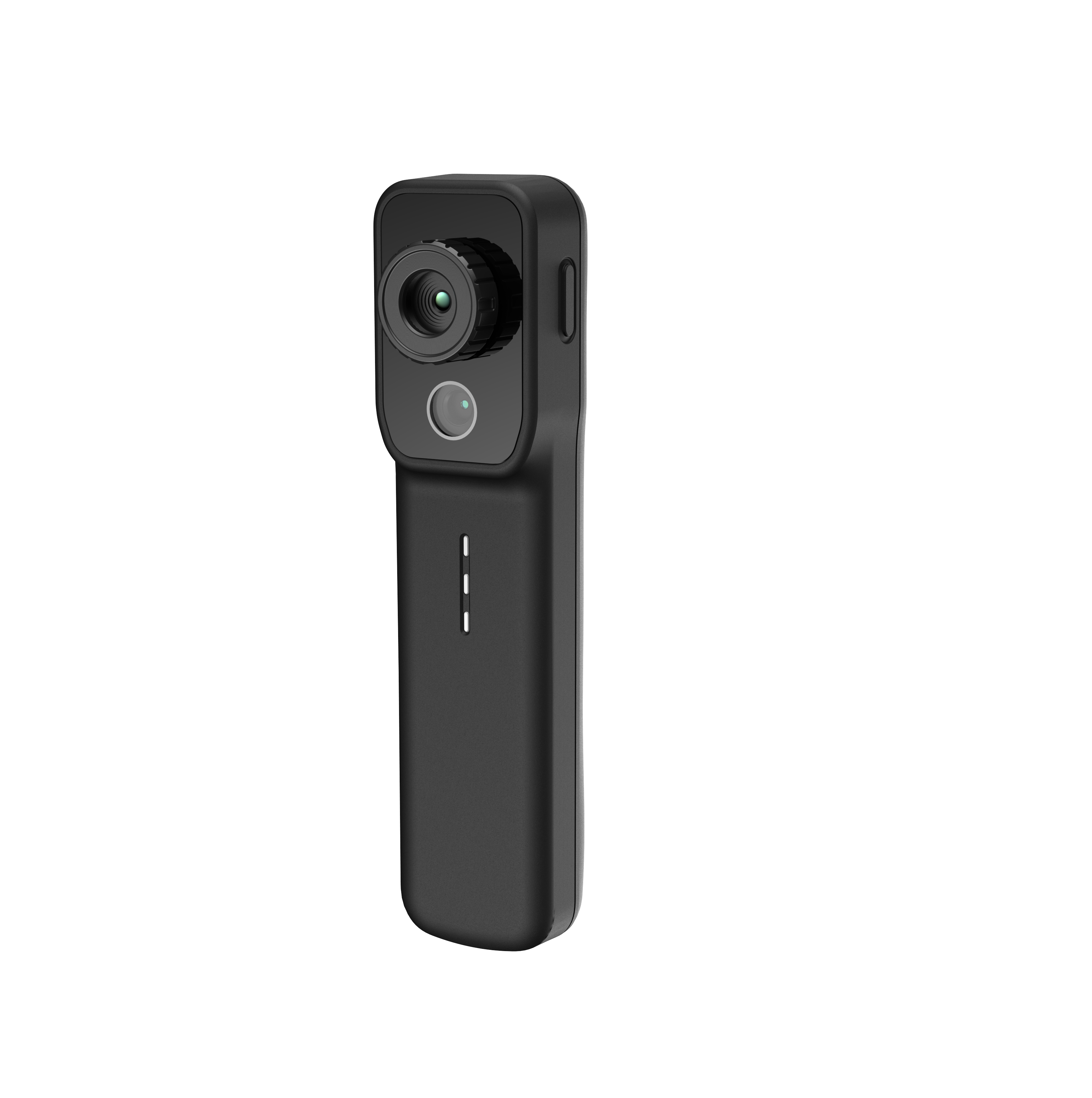

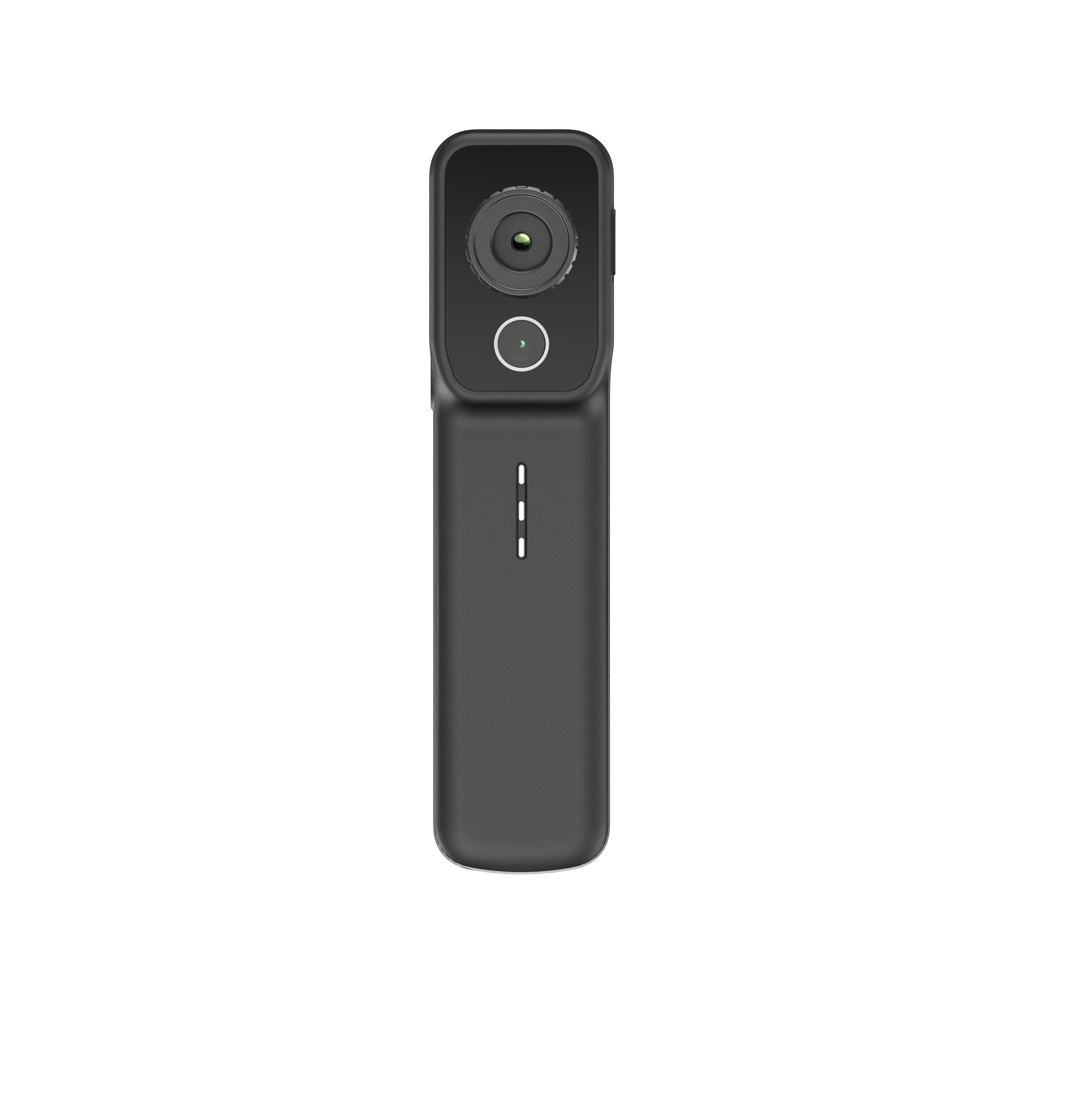

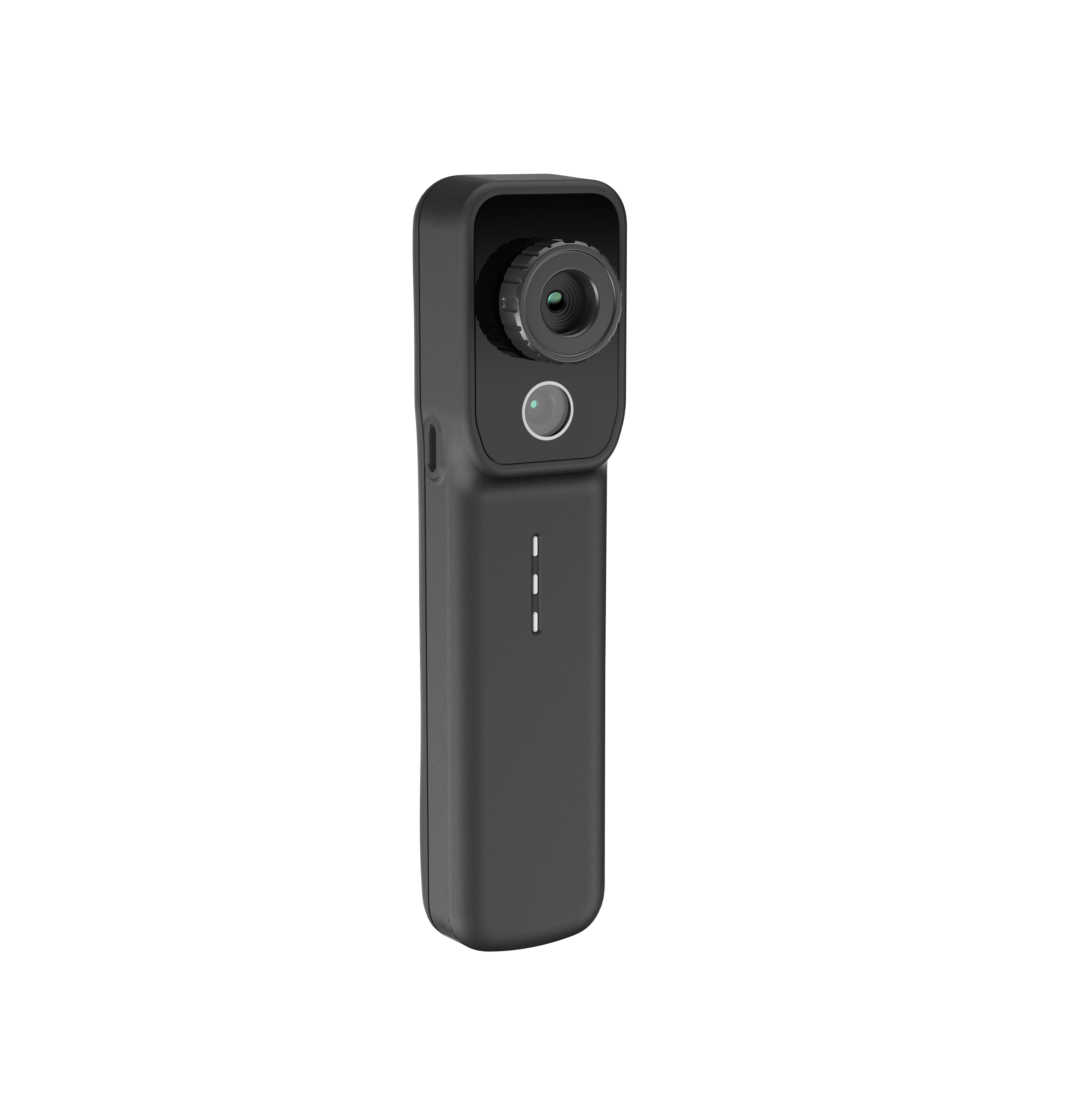

HM-TJ5XY-ABCDEF(256) 手机热像仪
便携热成像 | 手机测温 | 移动分析
手机热成像
连接手机，随时获得专业热像与温度信息
便携式手机热像模组搭载 256×192 红外探测器，通过 TYPE-C 连接移动设备，在 -20~550 °C 范围内完成快速非接触测温。
01
轻巧便携
机身重量 158g，随身携带，适合日常巡检和快速排查。
02
即插即用
通过 TYPE-C 连接手机，利用移动端屏幕完成热像显示、拍照和分析。
03
可靠测温
256×192 红外分辨率，测温范围 -20~550 °C，精度 ±2 °C / ±2%。
移动测温
手机屏幕同步呈现热像与温度
把红外热像能力装进口袋，通过移动端完成取景、测温规则配置、拍照、录像和报告输出。
01红外分辨率：256×192
02连接方式：TYPE-C
03测温规则：热点 · 冷点 · 中心点 · 3自定义框 · 3自定义点 · 1自定义线
核心性能
便携红外核心
紧凑的红外核心将热成像能力带入移动终端，便于随时查看设备热状态。
随身观察
适合快速排查、日常维护与临时测温任务。
红外分辨率256×192
视场角50.0° × 37.2°
帧频25 Hz
检测与判断
移动端测温与分析
移动端完成测温、标注与记录，发现异常后可立即保存现场信息。
快速复核
热像与分析结果可在同一工作流程中查看和整理。
测温范围-20~550 °C
测温精度±2 °C / ±2%
测温规则热点 · 冷点 · 中心点 · 3自定义框 · 3自定义点 · 1自定义线
记录与耐用
为随身巡检而设计
轻量化机身与移动连接方式，让热成像更容易融入随身巡检。
移动检测
配合手机快速查看热像，适合设备维护、随身排查与现场复核。
重量158g
防护等级IP54
功耗/续航4.0 h
产品视频
观看 HM-TJ5XY-ABCDEF(256) 产品操作与现场应用
通过视频进一步了解 HM-TJ5XY-ABCDEF(256) 的产品外观、基本操作方式和典型现场应用。
应用场景
随身携带的移动热成像工具
适合快速巡检、故障排查、建筑诊断与教学实验。
电气巡检
- 配电柜与接线端子
- 线缆与负载检查
- 热点快速排查
设备维护
- 机械设备与轴承
- 暖通与管路
- 日常预防性维护
建筑与科研
- 保温与渗漏检查
- 高教实验
- 移动报告与现场记录
基本参数
- 型号
- HM-TJ52-3AQF/W
热成像
- 传感器类型
- 非制冷型探测器
- 热成像镜头焦距
- 3.6mm
- 响应波段
- 7.5~14 μm
- ISR超分后分辨率
- 512×384
- 探测器分辨率
- 256×192
- NETD（噪声等效温差）
- ＜50 mk（@25 ℃，F#=1.0）
- 最小成像距离
- 0.05m
- 视场角
- 50.0° × 37.2°
- 数字变倍
- 1X~4X，最小变化0.1X
- 帧频
- 25 Hz
- 像元尺寸
- 12 μm
- F值
- F1.0
- 测温单位
- 摄氏度、华氏度、开尔文
- 测温范围
- - 20 ℃～550 ℃
- 精度
- ± 2 ℃ 或± 2%
- 空间分辨率(IFOV)
- 3.33 mrad
- 聚焦模式
- 手动调焦
- 热点快速连接
- 支持蓝牙广播快速连接、二维码扫码快速连接
- APP报告输出
- 支持
- 手动/自动AGC
- 支持
可见光
- 分辨率
- 640×480
- 视场角
- 73°×58°
图像显示
- 图像模式
- 热成像、双光融合、画中画、可见光、Blending
- 伪彩模式
- 白热、黑热、彩虹、铁红、红热、融合、雨 、蓝红
系统功能
- 电源接口
- TYPE-C
- 测温规则
- 支持热点、冷点、中心点，3个自定义框，3个自定义点，1条自定义线
- 录像
- MP4
- Wi-Fi
- 2.4GHz和5GHz，支持手动切换
- 电池类型
- 可充电锂离子电池
- 电池容量
- 1550mAh
- 蓝牙
- 支持
- 实时ISR超分
- 支持热视APP和Analyzer实时超分，超分后像素512×384
系统参数
- 防摔等级
- 1m
- 安装
- 搭配配件，支持夹持、磁吸、壁挂、三脚架等多种安装方式
- 工作温度和湿度
- -10 °C~50 °C，≤95%
- 存储温度和湿度
- - 20 ℃~70 ℃，≤95%
- 防护等级
- IP54
- 重量
- 约158g
- 尺寸
- 155.45 × 38.89 × 32.15 mm
测温和分析
- 高温报警
- 支持
数据储存
- 储存
- 视频和图片存储在APP相册，支持保存可见光图片。
客户端软件
- App
- 微影热视，Analyzer
电池信息
- 续航时间
- ＞4.0h
- 充电时间
- 1.5h快充至93%电量，2h5min充满
- 电源输入
- 5V 2A
型号与包装
HM-TJ5XY-ABCDEF(256) 订货信息
HM-TJ52-3AQF/W
包装、配件及可选配置以实际交付和订货资料为准。
